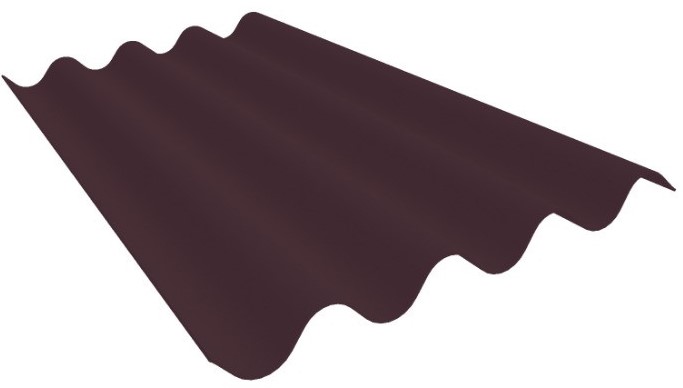

A. Descripción: La Cubierta Ondulada P10 es una placa de fibrocemento ondulada, fabricada con una mezcla de cemento, carbonato y fibras sintéticas y naturales.

B. Características:

1. Material: Cemento, carbonato, fibras sintéticas y naturales.

2. Tamaño: 1,05mx0,91m

3. Espesor: 6,1mm

4. Color: Ocre.

C. Especificaciones técnicas:

1. Longitud: de 0.61 m a 3.66 m ± 0.010 m.

2. Ancho: 1.05 m ± 0.010 m.

3. Espesor: 6.1 mm ± 0.61 mm.

4. Longitud de onda: 250 mm ± 2.5 mm.

5. Altura de onda: 77 mm ± 3.0 mm.

6. Altura del borde ascendente: 64 mm ± 8 mm.

7. Altura del borde descendente: 16 mm ± 10 mm.

8. Densidad aparente: Mínimo de 1.30 g/cm³.

9. Resistencia a la flexión: Mínimo de 4250 N/m.

10. Módulo elástico: Mínimo de 2000 N/mm².

11. Resistencia al impacto: Soporta peso superior a 1 minuto sin fracturas.

12. Permeabilidad: No deben formarse goteras bajo condiciones normales.

13. Comportamiento al fuego: Cumple con la norma UL 790.

14. Atenuación acústica:

14.1. 100–500 Hz: 9 dB.

14.2. 630–5000 Hz: 26 dB.

A.Para la instalación del sistema de cubierta ondulada de fibrocemento P10, se requieren los siguientes accesorios y componentes​:

1. Caballete ondulado: Se utiliza en la cumbrera de techos con pendientes de 15º. Peso: 6.59 kg.

2. Caballete ondulado de ventilación: Diseñado para ventilación de cubiertas. Peso: 6.63 kg.

3. Caballete articulado: Para techos con pendientes mayores a 20º. Peso: 5.37 kg (superior) y 5.06 kg (inferior).

4. Terminal contra muro: Usado como remate superior para evitar filtraciones. Peso: 8.70 kg.

5. Terminal media agua: Remate de cubiertas a una sola agua. Peso: 5.02 kg.

6. Teja Claraboya: Teja ondulada con abertura para instalación de vidrio. Peso: 26.78 kg.

A. Antes de la instalación de las Tejas Onduladas de Fibrocemento P10, se deben seguir los siguientes pasos de preparación:

1. Inspección del sitio: Verificar que la superficie de instalación esté limpia, nivelada y seca, asegurándose de que no existan residuos que puedan interferir con la fijación de las tejas.

2. Materiales y herramientas: Asegurarse de que todos los materiales y herramientas estén disponibles y en condiciones óptimas, incluyendo tejas, tornillos, perfiles de soporte y elementos de fijación adecuados.

3. Protección de áreas circundantes: Cubrir las zonas cercanas con plástico o materiales protectores para evitar daños durante la manipulación de las tejas.

4. Condiciones ambientales: Verificar que la temperatura y la humedad sean adecuadas para evitar deformaciones o daños en las tejas durante la instalación.

5. Almacenamiento previo: Las tejas deben almacenarse bajo techo en una superficie plana, con plástico entre cada placa para proteger la pintura y evitar daños​​.

A. Para la instalación de las Tejas Onduladas de Fibrocemento P10, se deben seguir los siguientes pasos:

1. Medición y marcado: Marcar el área de instalación de acuerdo con las dimensiones de las tejas. Asegurarse de respetar las pendientes recomendadas (15° o 20°, según el tipo de teja y la estructura del techo).

2. Colocación de perfiles y accesorios: Instalar los perfiles de soporte en los bordes del techo, siguiendo las indicaciones del diseño y fijando estos con tornillos adecuados.

3. Instalación de tejas: Colocar las tejas comenzando desde el borde inferior del techo hacia arriba, superponiendo las tejas según el diseño ondulado para asegurar la impermeabilidad. Las tejas deben fijarse mediante tornillos autotaladrantes de acero inoxidable en la cresta de las ondas.

4. Fijación adicional: Aplicar tornillos adicionales en las áreas recomendadas, como la cumbrera y limatesas, para asegurar una sujeción firme y segura.

5. Sellado: Usar sellantes de silicona resistente a los rayos UV en juntas y remates para prevenir filtraciones​.

B. Herramientas requeridas para la instalación:

1. Fijación: Tornillos especiales para fibrocemento.

2. Sellante: Silicona resistente a la intemperie para sellar juntas y evitar filtraciones.

3. Herramientas manuales: Taladro, destornillador, cortadora de paneles.

C. Elementos de seguridad:

1. Guantes de protección.

2. Gafas de seguridad.

3. Casco.

A. La limpieza durante las etapas de instalación debe realizarse de la siguiente manera:

1. Antes de la instalación: Limpiar el área para eliminar polvo y residuos que puedan afectar la correcta fijación de las tejas.

2. Durante la instalación: Retirar el polvo y los residuos que se generen al cortar o manipular las tejas para evitar que se acumulen y causen problemas en las uniones.

3. Después de la instalación: Limpiar la superficie de las tejas con un paño suave y un limpiador neutro, evitando productos abrasivos que puedan dañar la pintura o el material de las tejas​​.

A. Para prolongar la vida útil de las Tejas Onduladas de Fibrocemento P10, se recomienda seguir los siguientes pasos de mantenimiento:

1. Inspección regular: Realizar inspecciones visuales periódicas para detectar posibles daños, como fisuras, desgaste de las juntas o tornillos sueltos.

2. Limpieza periódica: Limpiar la superficie de las tejas al menos una vez cada seis meses con agua y un limpiador neutro, evitando el uso de productos abrasivos o ácidos que puedan dañar el material.

3. Reparaciones: Reparar cualquier daño menor en las tejas, como grietas o áreas de filtración, utilizando los productos de reparación específicos recomendados por el fabricante.

4. Evitar sobrecargas: Asegurarse de que no se coloquen objetos pesados sobre las tejas, y evitar la acumulación excesiva de nieve o escombros para prevenir deformaciones.

5. Transporte y manipulación: Para trabajos adicionales o en caso de sustitución de tejas, manipularlas correctamente evitando golpes o arrastres que puedan deteriorar el material​​.

A. La sección incluye.

1. Tejas para techo.

2. Cumbreras, caballetes y perfiles estructurales para sistema de tejas.

3. Correas, perfiles de anclaje, tornillos autoperforantes y accesorios para la instalación del sistema de tejas.

B. Secciones relacionadas.

1. Sección 07 62 00 - Recubrimientos de Techo.

2. Sección 07 72 00 - Accesorios para Techos.

3. Sección 07 25 00 - Conjuntos de barreras de aire y resistentes a la intemperie.

4. Sección 07 27 00 - Barreras de aire y humedad.

5. Sección 07 92 00 - Selladores de juntas.

6. Sección 07 31 26 - Láminas de Fibrocemento para Techos.

A. Fibrocemento: Material compuesto de cemento y fibras naturales o sintéticas utilizado principalmente en cubiertas y fachadas, reconocido por su durabilidad y resistencia a condiciones climáticas adversas.

B. NTC 4694: Norma técnica colombiana que regula los requisitos de las placas de fibrocemento, incluyendo resistencia a la flexión, absorción de agua y otros parámetros físicos y mecánicos.

C. ISO 10904: Norma internacional que especifica las características de las placas onduladas de fibrocemento, asegurando su calidad estructural y durabilidad.

A. Fichas Técnicas de Producto: Documentos que contienen información detallada sobre las propiedades físicas, mecánicas y térmicas del panel de cubierta TopTec, incluyendo datos de resistencia a la tracción, densidad, conductividad térmica.

B. Certificados de Conformidad: Documentación que demuestra que la cubierta TopTec cumple con las normativas y estándares aplicables, como la norma ISO 9001 entre otros, validados por laboratorios acreditados.

C. Instrucciones de Instalación: Manuales técnicos que proporcionan instrucciones detalladas para la correcta instalación de la teja TopTec, incluyendo especificaciones de montaje, detalles de fijación, tolerancias de colocación y recomendaciones para condiciones climáticas adversas.

D. Guías de Mantenimiento: Documentación que describe los procedimientos de mantenimiento preventivo y correctivo para la teja TopTec, incluyendo recomendaciones de inspección, limpieza, reparación y reemplazo de componentes.

F. Garantías del Producto: Documentos legales que establecen los términos y condiciones de la garantía ofrecida por TopTec, incluyendo la duración de la garantía, cobertura de defectos de fabricación y limitaciones de responsabilidad.

G. Entregables de Muestras:

1. Muestras del Panel de Cubierta: Muestras físicas de la Teja TopTec en tamaño estándar, que muestran el perfil, acabado superficial y color seleccionados por el cliente, proporcionando una representación exacta del producto final.

2. Muestras de Accesorios y Fijaciones: Muestras de los elementos de fijación, perfiles de remate y accesorios asociados con el sistema de cubierta TopTec, que permiten evaluar su compatibilidad y rendimiento estructural.

3. Muestras de Selladores y Adhesivos: Muestras de los selladores y adhesivos recomendados para su uso con el panel de cubierta TopTec, que muestran la adherencia, resistencia química y durabilidad del producto en condiciones de servicio.

A. Cualificaciones del fabricante: Toptec es una empresa con más de 40 años en el mercado, especializada en la fabricación de tejas plásticas, tanques y sistemas de construcción en seco. Sus productos son reconocidos por su durabilidad, resistencia a climas severos y bajo mantenimiento.

1. Fabricante de Tejas (responsabilidad de fuente única): Empresa colombiana dedicada a la fabricación y comercialización de productos de fibrocemento y productos de rotomoldeo. Cumplimiento de la normativa de pruebas de flexión y permeabilidad según ISO 10904, NTC 4694 que trata de las características técnicas de las placas onduladas de fibrocemento usadas en cubiertas y revertimientos y ASTM E-90 para pruebas de atenuación acústica.

2. Fabricante del sistema de instalación (responsabilidad de fuente única): empresa especializada en perfiles, tornillos, sellado de juntas y otros materiales de instalación con certificaciones idóneas del país.

B. Innovación y diseño: Fuerte enfoque en la innovación de colores y tamaños de las diferentes tejas.

C. Durabilidad y resistencia: Los productos son conocidos por su durabilidad y resistencia a impactos y corrosión por químicos.

D. Sostenibilidad: Comprometida con prácticas sostenibles, incluyendo el uso de materiales reciclados en sus productos y procesos de producción que minimizan el impacto ambiental. También cuentan con certificaciones que validan su compromiso con la sostenibilidad.

E. Disponibilidad y logística: Amplia red de distribución, lo que garantiza la disponibilidad de sus productos en todo el territorio colombiano y en mercados internacionales. Ofrecen tiempos de entrega confiables y un soporte logístico eficiente.

F. Soporte técnico y postventa: Ofrece un robusto soporte técnico y de postventa, incluyendo asesoramiento en la instalación, mantenimiento y garantías extendidas en algunos productos.

A. Almacenamiento:

1. Las placas deben almacenarse bajo techo, protegidas con plástico y colocadas sobre estibas para evitar deformaciones y separadas con plásticos protectores entre ellas para evitar daños en la pintura.

2. No deben almacenarse más de 130 unidades por arrume.

3. El almacenamiento no debe exceder los 8 meses desde la fecha de fabricación.

B. Manipulación:

1. Evitar golpes y rozaduras entre las placas.

2. Las placas de hasta 1,52 m pueden ser transportadas por una persona; para placas mayores, se requieren dos personas.

3. Utilizar siempre estibas adecuadas durante el transporte para evitar daños.

C. Transporte:

1. Las tejas deben ser transportadas en camiones con superficie plana, sobre estibas adecuadas.

2. No deben sobresalir del vehículo y deben estar protegidas con plásticos para evitar el impacto de la lluvia o el sol directo.

A. La Cubierta Ondulada P10 ofrece una garantía limitada de 10 años.
