ASSA ABLOY

A. Página web: https://www.assaabloy.com.co

B. Persona de Contacto: Lilibeth Peñaranda.

C. Cargo: Directora de Especificaciones Segmento No Residencial.

D. Correo electrónico de contacto: lilibeth.penaranda@assaabloy.com

E. Teléfono de Contacto: +57 322 3671318

F. Celular de Contacto: +57 322 3671318

G. Dirección: Calle 12 #32-39. Bogotá D.C. – Colombia.

H. Instagram: https://www.instagram.com/assaabloycol

I. Facebook: https://www.facebook.com/AADSSCOL

J. Linkedln: https://co.linkedin.com/company/assa-abloy-colombia

K. Youtube: https://www.youtube.com/@AACOL-DSS

L. BIM: https://www.assaabloy.com/group/en/about-us/openings-studio/download

A. Descripción:

B. Características:

1. Material: Cold Roll y Galvanizado.

2. Ancho: 1350mm hasta 1650mm.

3. Altura: 2500mm.

4. Diseño: Mirilla.

C. Especificaciones técnicas:

1. Resistencia al Fuego: UL90.

2. Sello S88 - 25´: Si.

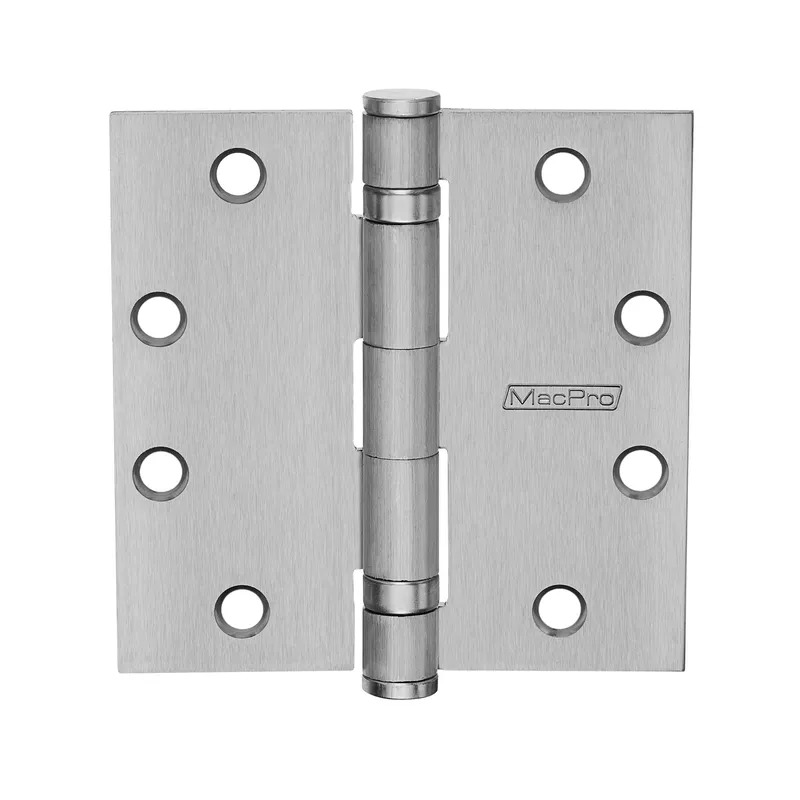

3. Bisagras MPB79 4,5x4,5 (4 und).

A. Accesorios requeridos:

1. Bisagras

2. Tornillos de fijación

3. Marco metálico compatible

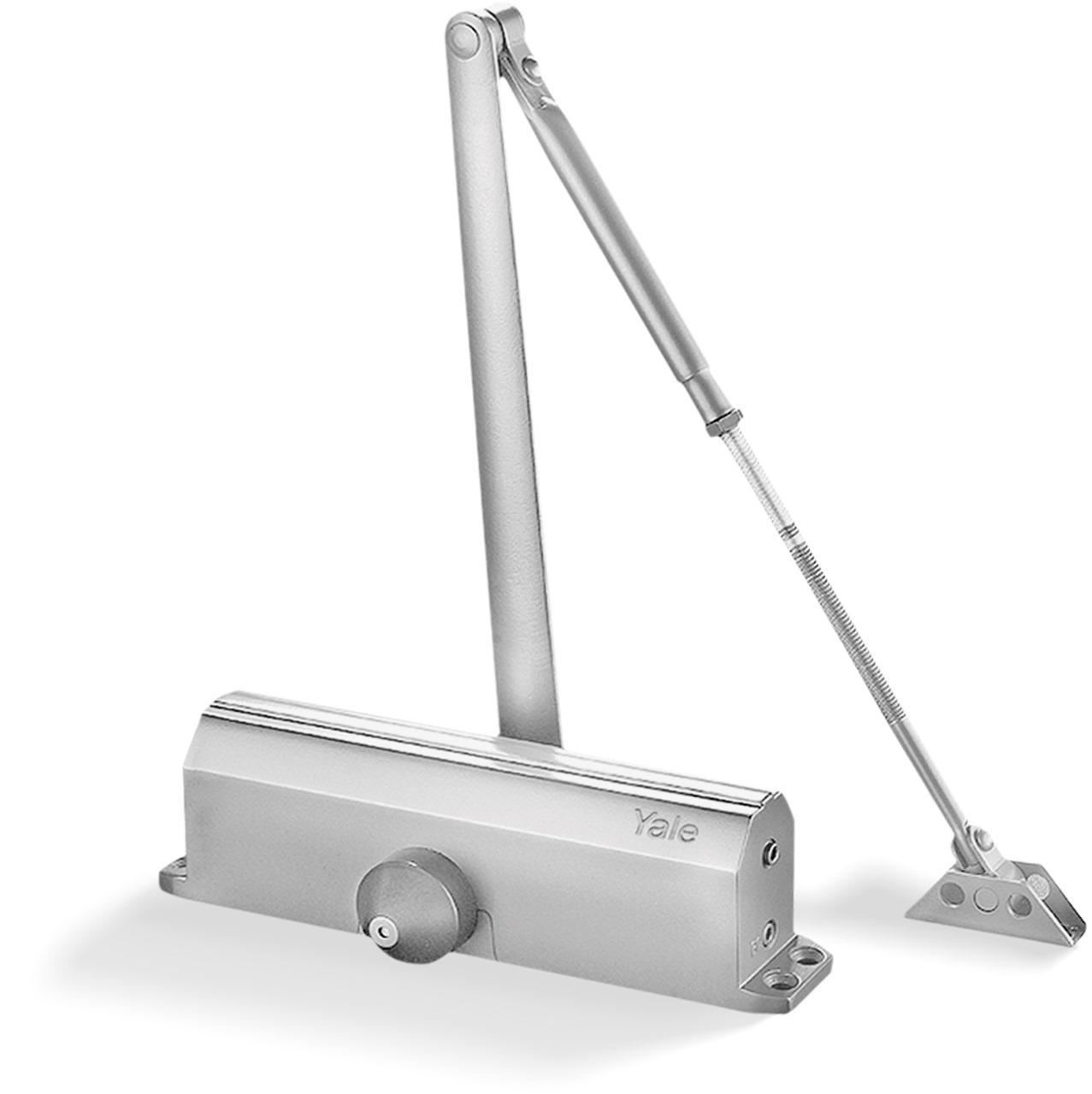

4. Cierre automático

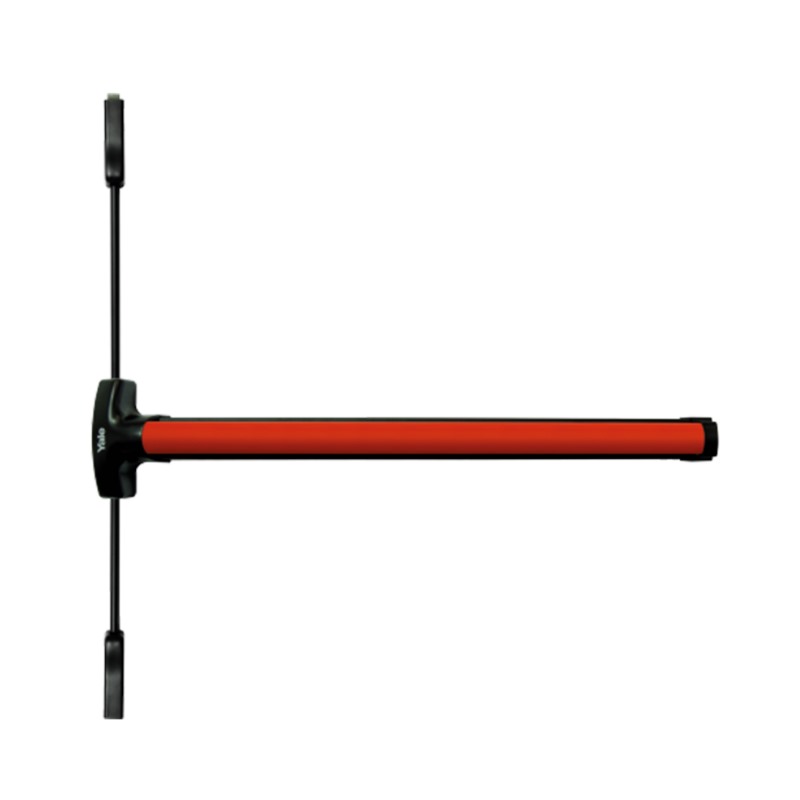

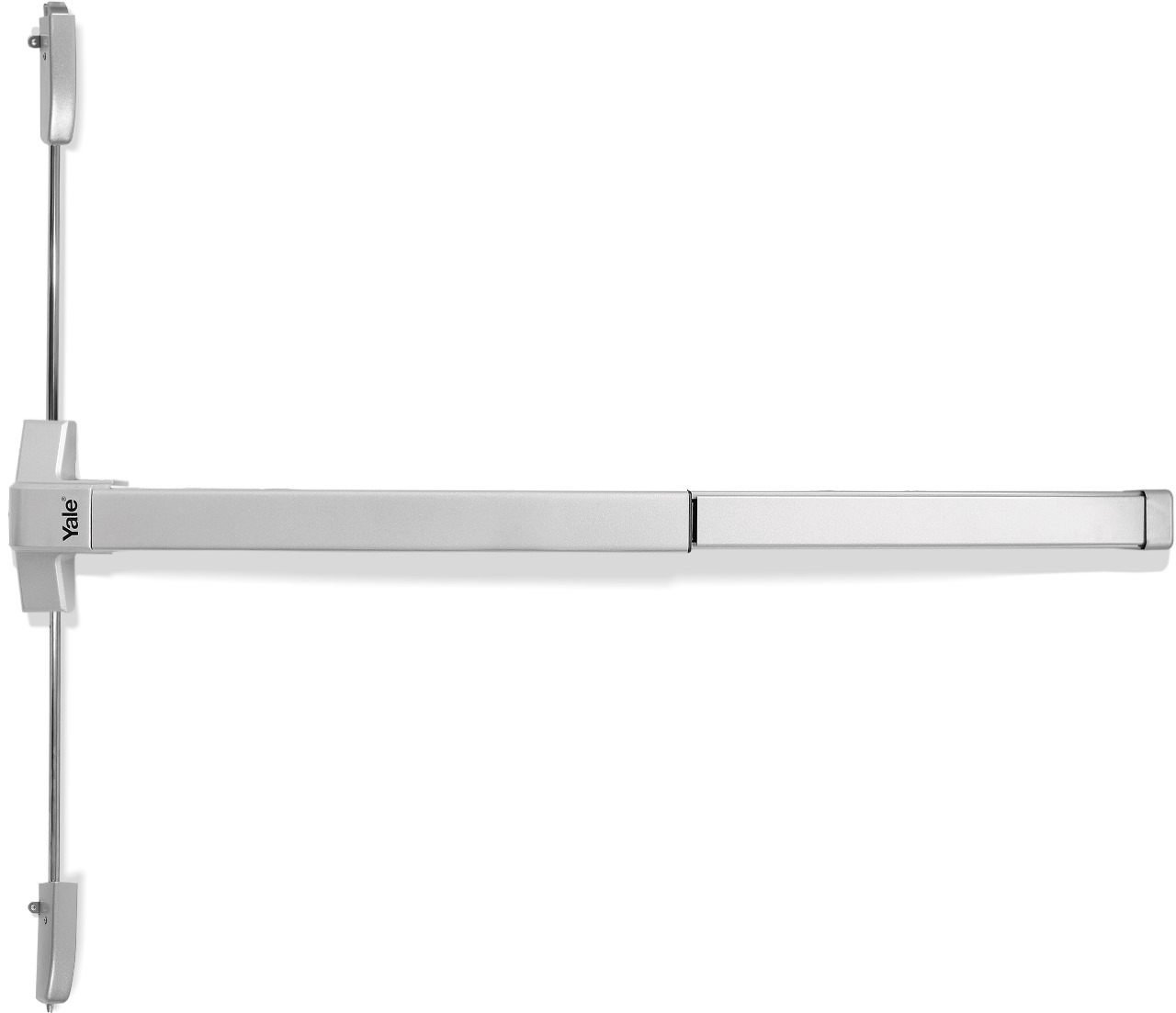

5. Barra antipánico

A. Antes de la instalación de la puerta cortafuego, se deben seguir los siguientes pasos:

1. Verificación del sentido de apertura: Identificar si la puerta es de apertura derecha o izquierda observando el lado donde se encuentran las bisagras desde el exterior.

2. Revisión del sitio de instalación: Asegurar que el vano esté limpio, nivelado y libre de obstrucciones.

3. Selección de materiales y herramientas: Tener a disposición los elementos necesarios, tales como taladro, destornillador, flexómetro, nivel, escuadra, martillo y chazos de anclaje.

4. Desempaque del producto: Retirar la puerta de su empaque solo cuando esté lista para la instalación, minimizando el riesgo de daños o suciedad.

5. Verificación de componentes: Confirmar la disponibilidad del marco, hoja y hardware (bisagras, cerraduras, cierrapuertas, barra antipánico y sellos perimetrales).

6. Revisión dimensional: Medir el vano de instalación y asegurarse de que el marco sea el adecuado en cuanto a altura, ancho y profundidad.

7. Confirmación de nivelación: Utilizar una regla-escuadra y un nivel para verificar la alineación y plomo del vano.

A. Ensamblaje del Marco:

1. Verificar la existencia de perforaciones para los chazos de anclaje al muro.

2. Distribuir los componentes del marco (parales y cabezal) en el suelo según el diseño del fabricante.

3. Ensamblar el cabezal con los parales mediante las aletas o lengüetas provistas.

4. Asegurar la fijación de las aletas doblándolas con un martillo dentro del cabezal.

B. Instalación del Marco en el Vano:

1. Elevar el marco con ayuda de otro operario y posicionarlo en el vano.

2. Insertar un separador de madera en los parales para garantizar la estabilidad y mantener la alineación.

3. Nivelar el cabezal y, si es necesario, utilizar calzas en la parte inferior para corregir desniveles.

4. Alinear y nivelar el paral de bisagras, perforando y fijando con chazos de anclaje, empezando desde la parte inferior.

C. Instalación de la Hoja de la Puerta:

1. Posicionar la hoja en sentido horizontal y fijar las bisagras utilizando los tornillos provistos.

2. Levantar la puerta y alinearla con el marco previamente instalado.

3. Fijar la hoja al marco instalando las bisagras.

4. Revisar los niveles y asegurar la correcta sujeción del paral de la cantonera.

5. Instalar los herrajes y accesorios, tales como barra antipánico, cierrapuertas, manija y sellos perimetrales, según las instrucciones del fabricante.

A. Antes de la Instalación: Limpiar el área de instalación para eliminar polvo, escombros o residuos que puedan afectar la fijación.

B. Durante la Instalación:

1. Retirar residuos generados por la perforación, corte y fijación de los componentes.

2. Evitar la acumulación de partículas de metal en las bisagras y mecanismos de cierre.

C. Después de la Instalación:

1. Limpiar la puerta y el marco con un paño húmedo y detergentes neutros.

2. No utilizar productos abrasivos, lana de acero, cloruros, solventes o detergentes ácidos que puedan dañar el acabado.

3. Verificar que los sellos perimetrales no tengan residuos de pintura o adhesivos.

4. Inspeccionar y eliminar cualquier residuo en las bisagras, cierrapuertas y barras antipánico.

A. Mantenimiento Mensual:

1. Inspeccionar la puerta para detectar daños estructurales o fallas en el cierre.

2. Verificar la operatividad de las bisagras, cerraduras y barras antipánico.

3. Confirmar que la hoja cierra correctamente sin obstrucciones.

B. Mantenimiento Trimestral:

1. Lubricar bisagras, cierrapuertas y mecanismos de las barras antipánico.

2. Limpiar y engrasar los dispositivos de cierre para evitar bloqueos o atascos.

3. Revisar y ajustar tornillos de fijación en todos los componentes.

4. Inspeccionar la etiqueta de certificación para garantizar su legibilidad y posición adecuada.

C. Limpieza Periódica:

1. Utilizar detergentes a base de agua y un paño suave.

2. Evitar el uso de limpiadores con cloro, disolventes, ácidos o materiales abrasivos.

3. En caso de acumulación de suciedad, utilizar cepillos de nylon suaves.

A. La sección incluye:

1. Puertas de metal.

2. Herrajes para puertas.

3. Marcos de puertas.

B. Secciones relacionadas:

1. Sección 08 11 13 - Puertas de metal hueco

2. Sección 08 71 00 - Herrajes para puertas

3. Sección 08 81 00 - Vidrios para puertas y ventanas

A. Puerta cortafuego: Dispositivo de seguridad instalado en estructuras para evitar la propagación del fuego durante un tiempo determinado.

B. UL10B / UL10C: Normas que certifican la resistencia al fuego y la presión positiva en puertas cortafuego.

C. Honeycomb: Núcleo en panal de abeja utilizado para proporcionar rigidez y aislamiento térmico en la hoja de la puerta.

D. Cold Rolled Steel (CR): Acero laminado en frío con alta resistencia mecánica y mayor calidad superficial.

E. Galvanizado: Recubrimiento de zinc que protege el acero contra la corrosión.

F. Bisagra Mac Pro: Bisagra de alta resistencia diseñada para soportar el peso y uso frecuente de la puerta.

A. Datos del producto:

1. Fichas Técnicas: Documentación detallada con especificaciones del producto.

2. Manual de Instalación: Guía paso a paso para la correcta instalación de la puerta.

3. Manual de Mantenimiento: Instrucciones para el cuidado y mantenimiento periódico.

4. Certificados de Conformidad: Documentación que acredita el cumplimiento de normativas internacionales de resistencia al fuego.

A. Cualificaciones del fabricante:

1. El fabricante deberá tener un sistema de control de calidad aprobado y documentado igual a UL10B, UL10C, NFPA 80 y ANSI 156.3.

2. Empresa especializada en la fabricación de puertas cortafuego y sistemas de seguridad con mínimo 5 años de experiencia.

B. Cualificaciones del instalador:

1. Empresa especializada en instalacion de puertas contrafuego con experiencia documentada con proyectos de alcance y complejidad similar.

2. El contratista será financieramente responsable de obtener los permisos que se apliquen a la instalación y operación del sistema.

C. Limitaciones de fuente: Proporcionar cada tipo de producto de una única fuente de fabricación para garantizar la uniformidad.

D. Pruebas y ensayos:

1. Ensayo de resistencia al fuego (90 o 180 minutos).

2. Pruebas de presión positiva.

3. Inspección visual de pintura electrostática y acabados.

4. Verificación de cierre hermético y ajuste de bisagras.

A. Entrega: La puerta se entregará debidamente embalada para protegerla durante el transporte.

B. Identificación: Cada unidad contará con etiquetas que indiquen el modelo, dimensiones y clasificación de resistencia al fuego.

C. Manipulación: Se recomienda el uso de equipos adecuados para mover las puertas, evitando daños por golpes o caídas.

D. Almacenamiento: Las puertas deben almacenarse en posición vertical, en un lugar seco y protegido de la intemperie, evitando la exposición directa al sol y a cambios bruscos de temperatura.

A. Duración: ASSA ABLOY ofrece una garantía limitada de 1 año para sus puertas contra fuego de metal hueco.

B. Cobertura: La garantía cubre defectos de fabricación y materiales bajo condiciones normales de uso y mantenimiento.
